Examen

Nombre y apellidos: Nerea Maravilla

Fecha:

PREGUNTAS-B

1. ¿Qué es un diodo?Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido.

2. Une con una flecha cada magnitud con la herramienta que se utiliza para medirla:

   Resistencia 1	3 Voltímetro
   Intensidad 2	1 Ohmetro
   Voltaje 3	2 Amperímetro

3. Indica a qué elemento eléctrico se corresponden los siguientes símbolos:


interruptor
pulsador



resistencia
condesadores



diodo
FVB

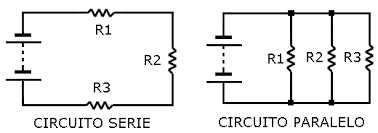

4. Dados dos circuitos, ambos con una pila de 9 Voltios y 3 resistencias de valores: R1=110Ώ, R2=2KΏ y R3=150Ώ. Tienes que realizar:

1. Explica qué es un circuito integrado, su uso y pon un ejemplo.
2. Explica la diferencia entre la corriente continua y la alterna. ¿Con qué siglas se representan?
3. En la siguiente placa protoboard, dibuja el circuito serie del ejecicio 4:

Pila:

8. Indica qué tres elementos componen el átomo y cuáles son las cargas de cada uno de ellos.

Protones Con carga positiva

Neutrones Sin carga

Electrones Con carga negativa

Contesta a las preguntas con letra clara y legible
